مكان المنشأ:
خبى ، الصين
اسم العلامة التجارية:
Heng Yuan
إصدار الشهادات:
ISO9000
رقم الموديل:
HY0022
اتصل بنا
| السمة | القيمة |
|---|---|
| المادة | الفولاذ المقاوم للصدأ |
| الدرجة | 304 316L 304L 321 2205 2507 |
| حجم الفتحة | 0.5 مم |
| القطر | 25 مم |
| الطول | حتى 6 أمتار |
| توصيل النهاية | حلقات ملحومة |
| العبوة | صندوق خشبي |
| حجم السلك | 63# |
| قضيب الدعم | 2*3 |

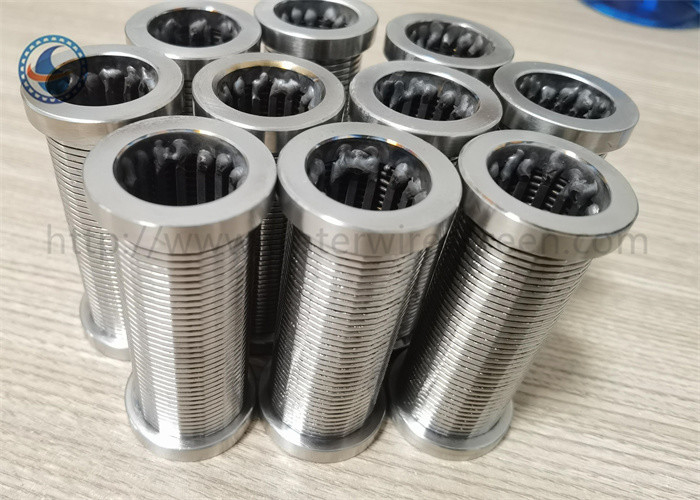

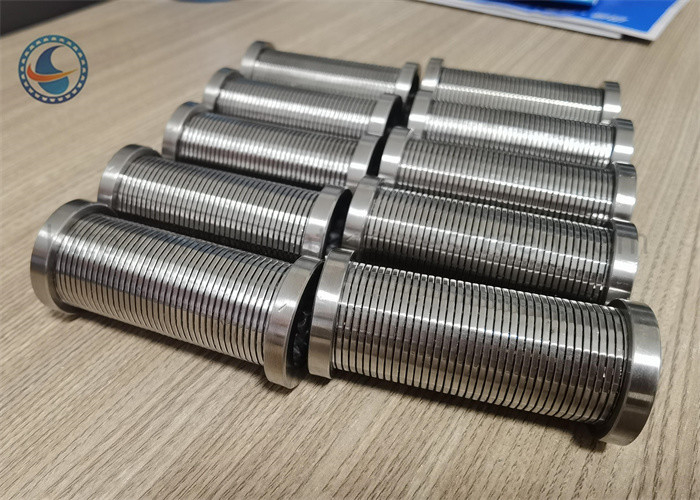

يتم لحام شاشة بئر المياه بواسطة سلك على شكل V وقضيب دعم. توجد فتحة ذات قيمة ثابتة بين كل سلك على شكل V، وقد تم تصميم الفتحة المستمرة لتوفير أقصى مساحة مفتوحة لتقليل سرعة الدخول، وزيادة الكفاءة الهيدروليكية وتعزيز التطوير الأكثر فعالية. السلك الملفوف على شكل V، وقضيب الدعم على شكل O. التصفية من الخارج إلى الداخل.
يتكون الهزاز المشقوق من مجموعة من الهزازات الأسطوانية ذات المعدات المستقيمة. توجد كتلة تحيز أو عجلة تحيز في كلا طرفي الهزاز الأسطواني. عندما يدفع المحرك عجلة التحيز للدوران، تحدث قوة طرد مركزي وتنتقل إلى المعدات الموجودة على العمود الرئيسي في الأسطوانة، بحيث يتحرك العمود الرئيسي في دائرة حول الخط المركزي الثابت عليه.
نظرًا لأن حلقتي الدعم تقعان في اتجاهين متعاكسين للدوران ومتوازيتين مع بعضهما البعض، فإن فجوة تتشكل بينهما بالتوازي مع المستوى الأفقي. عندما تدخل المادة من نهاية التغذية، فإنها تسقط في منفذ التفريغ السفلي عبر الفجوة، ويتم تفريغ الجزء الآخر من المادة من منفذ التفريغ وتفريغها من الماكينة عبر خزان التفريغ.
| الحجم (بالبوصة) | القطر الخارجي (مم) | الفتحة (مم) | الطول (م) | قوة الانهيار (بار) | وزن الشد (طن) | السلك الملفوف (العرض*الارتفاع) (مم) | القضبان (مم) |
|---|---|---|---|---|---|---|---|
| 3-1/2 | 88.9 | 1.0 | 3 | >22 | 10.2 | 2.3*3.5 | 3.8 مم/22 |
| 4-1/2 | 114.3 | 1.0 | 3 | >28 | 11.5 | 2.3*3.5 | 3.8 مم/22 |
| 6-5/8 | 168.3 | 0.75 | 5.8 | >40 | 12.8 | 2.3*3.5 | 3.8 مم/32 |
| 6-5/8 | 168.3 | 1.0 | 5.8 | >33 | 12.8 | 2.3*3.5 | 3.8 مم/32 |
| 6-5/8 | 168.3 | 0.63 | 5.8 | >83 | 45 | 3.2*6.0 | 6.0 مم*32 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >34 | 21.9 | 2.3*3.5 | 3.8 مم/48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >50 | 38.2 | 3.0*5.0 | 4.0 مم/48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >60 | 46 | 3.2*6.0 | 5.0 مم/48 |
| 10-3/4 | 273.1 | 0.75 | 5.8 | >50 | 32.9 | 2.3*3.5 | 4.9 مم/55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | >60 | 39.5 | 3.0*5.0 | 4.9 مم/55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | >100 | 48 | 3.2*6.0 | 5.0 مم/55 |
| 12-3/4 | 323.9 | 1.0 | 5.8 | >120 | 37.2 | 3.0*5.0 | 4.0 مم/50 |
| 14 | 355.6 | 1.0 | 3 | >80 | 37.8 | 3.0*5.0 | 4.0 مم/59 |
يمكن تصنيع مواصفات خاصة حسب حاجتك!
تهدف تصميمات Johnson Screens ذات الفتحات المستمرة المحددة إلى تحسين معدلات التدفق وتقليل الانسداد والمساعدة في تطوير التكوينات الجيولوجية الحاملة للمياه بشكل أسرع. يتم تطبيقه على أفضل وجه في الحالات التالية:
