مكان المنشأ:
خبي ، الصين
اسم العلامة التجارية:
Heng Yuan
إصدار الشهادات:
ISO9000,SGS,CIQ,CE
رقم الموديل:
HY004
اتصل بنا
وصلات TPI المصنوعة من الفولاذ المقاوم للصدأ ، أنبوب الشاشة ذو الأسلاك الوتدية للتصفية مصنوع من سلك جانبي على شكل حرف V وقضبان دعم طولية ، مما يجعل تشكيل السلك المجاور له جسم أنبوبي ذو فتحة ذات قيمة ثابتة.كل نقطة تقاطع لهذه الأسلاك ملحومة بالانصهار مما يجعلها تتمتع ببناء قوي وخاصية ميكانيكية جيدة.
يمكن أن يكون السلك الجانبي وقضيب الدعم عبارة عن سلك محوري أو سلك شعاعي.يتضمن بشكل أساسي الترشيح الداخلي ، التوجيه الخارجي
الترشيح.وفقًا للاستخدامات المختلفة ، يمكننا تصميم اتجاه التدفق وشكله لتلبية متطلبات التطبيق.
علاوة على ذلك ، يمكننا تخصيص عنصر مرشح الأسلاك الإسفينية مثل أنبوب المرشح وسلة الفلتر بناءً على متطلبات العملاء

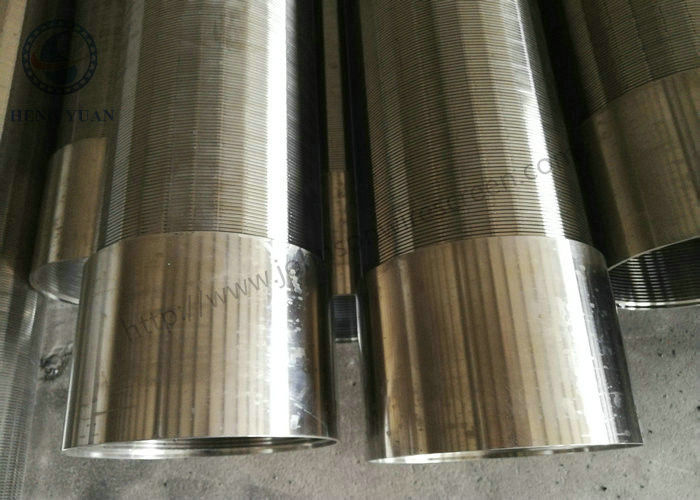

الفولاذ المقاوم للصدأ 304/316 إسفين سلك ملفوفة أنبوب الشاشة مشقوق للترشيح
| مادة | ستانلس ستيل |
| درجة | 205 ، 304304 لتر ، 316 لتر |
| التطوير التنظيمي | 89 مم 117 مم 219 مم 273 مم 325 مم |
| بحجم | 3-1 / 2 "4-1 / 2" 8-5 / 8 "10-3 / 4" 12 " |
| حجم الفتحة | 0.5 مم ، 0.63 مم ، 0.75 مم ، 1.0 مم |
| طول | 2.9 م / 5.8 م ، 100-6000 مم |
| نهاية الاتصال | حلقات ملحومة |
| حجم السلك | 63 # 93 # 118 # |
| قضيب الدعم | 140 # |
| شكل السلك | شكل V |
بحجم | التطوير التنظيمي | فتحة | الطول | انهيار | الشد | سلك ملفوف (العرض * الارتفاع) | قضبان |
| 3-1 / 2 | 88.9 | 1.0 | 3 | 22 | 10.2 | 2.3 * 3.5 | 3.8 مم / 22 |
| 4-1 / 2 | 114.3 | 1.0 | 3 | 28 | 11.5 | 2.3 * 3.5 | 3.8 مم / 22 |
| 6-5 / 8 | 168.3 | 0.75 | 5.8 | 40 | 12.8 | 2.3 * 3.5 | 3.8 مم / 32 |
| 6-5 / 8 | 168.3 | 1.0 | 5.8 | 33 | 12.8 | 2.3 * 3.5 | 3.8 مم / 32 |
| 6-5 / 8 | 168.3 | 0.63 | 5.8 | 83 | 45 | 3.2 * 6.0 | 6.0 ملم * 32 |
| 8-5 / 8 | 219.1 | 1.0 | 5.8 | 34 | 21.9 | 2.3 * 3.5 | 3.8 مم / 48 |
| 8-5 / 8 | 219.1 | 1.0 | 5.8 | 50 | 38.2 | 3.0 * 5.0 | 4.0 ملم / 48 |
| 8-5 / 8 | 219.1 | 1.0 | 5.8 | 60 | 46 | 3.2 * 6.0 | 5.0 مم / 48 |
| 10-3 / 4 | 273.1 | 0.75 | 5.8 | 50 | 32.9 | 2.3 * 3.5 | 4.9 ملم / 55 |
| 10-3 / 4 | 273.1 | 1.0 | 5.8 | 60 | 39.5 | 3.0 * 5.0 | 4.9 ملم / 55 |
| 10-3 / 4 | 273.1 | 1.0 | 5.8 | 100 ين ياباني | 48 | 3.2 * 6.0 | 5.0 ملم / 55 |
| 12-3 / 4 | 323.9 | 1.0 | 5.8 | 120 ينًا | 37.2 | 3.0 * 5.0 | 4.0 ملم / 50 |
| 14 | 355.6 | 1.0 | 3 | 80 ين | 37.8 | 3.0 * 5.0 | 4.0 ملم / 59 |
1 ، غير مانع: المقطع العرضي لسطح شاشة الأسلاك هو شبه منحرف (يوجد أيضًا مثلث) ، والشقوق الموجودة على الشاشة هي سطح الحرير الثاني على الشكل الحاد المجاورين ، والمحتوى الصلب من خلال أنبوب الغربال ، وجانبين من فجوة شكل نقطة الاتصال ، لذلك ، من الناحية النظرية ، على شاشة الجسيمات الصلبة أو محاصرة على الشاشة ، إما من خلال فتحة أنبوب الغربال ، من المستحيل تكوين حالة ازدحام ثالثة.هذا مهم جدًا لتقليل مقاومة تشغيل المعدات ، والحفاظ على خصائص التوزيع الهيدروليكي الجيدة ، وتعزيز تأثير الغسيل العكسي للراتنج.
2 ، قوة عالية: لأن هذا المكون يستخدم هيكل لحام سلك الفولاذ المقاوم للصدأ ، لذلك لديه قوة عالية ، يمكن قطع هذه الشاشة على آلة قطع عجلة الطحن ، ويمكن أيضًا معالجتها في نهاية المخرطة دون التسبب في تشوه فضفاض.
3 ، تدفق كبير: تتميز هذه الشاشة بمقاومة صغيرة نسبيًا ، مقارنة بالحجم المماثل لعنصر المرشح البلاستيكي ، مما أدى إلى زيادة مساحة التدفق بشكل كبير ، لذلك تحت نفس المقاومة ، زاد التدفق بشكل كبير.بمعنى آخر ، تحت نفس الناتج ، يمكن تقليل عدد عناصر تصفية المياه المستخدمة وفقًا لذلك.
4 ، قابلية جيدة للتكيف مع التغيرات في درجات الحرارة: من الواضح مقارنة بعنصر مرشح البلاستيك العادي ، نطاق درجة حرارة شاشة لف الفولاذ المقاوم للصدأ شرودر أوسع بكثير من عنصر مرشح البلاستيك.
5 ، التخليص قابل للتعديل: مستخدمين مختلفين ، استخدام معدات الترشيح المختلفة ووسائط الترشيح ، تختلف متطلبات إزالة شاشة الأسلاك الداخلية المتعرجة.نظرًا لأن هذه الشاشة ملحومة باستمرار على معدات خاصة ، يمكن ضبط الخلوص بين الأسلاك شبه المنحرفة المصنوعة من الفولاذ المقاوم للصدأ.وبهذه الطريقة يمكن أن يلبي احتياجات المستخدمين المختلفين دون زيادة التكلفة ، ويجب إعادة صنع القالب لضبط فجوة عنصر المرشح المصنوع من البلاستيك ، لذلك ليس من السهل تلبية الاحتياجات الخاصة للمستخدمين.
6 ، مقاومة التآكل: كما ذكر أعلاه ، هناك ثلاثة أنواع من مواد الشاشة المصنوعة من الفولاذ المقاوم للصدأ المحلية ، يمكن لهذه الأنواع الثلاثة من المواد تلبية المتطلبات الحالية لعملية معالجة المياه المختلفة.بالنسبة للمياه المحايدة ، والمياه الحمضية ، والمياه القلوية ، وعامل تجديد الصودا الكاوية ، وحمض الهيدروكلوريك ، وحمض الكبريتيك ، والملح ، وما إلى ذلك ، طالما أن الاختيار المعقول لهذه المواد ، يمكنك تشغيل جميع أنواع معدات الترشيح بشكل اقتصادي وآمن.
يمكن استخدامه للترشيح والغربلة لمختلف الوسائط ، ويستخدم على نطاق واسع في الغربلة ، والترشيح ، والجفاف ، وإزالة الطين وغيرها من العمليات في العديد من الصناعات.
* آلات التعدين: تستخدم لإزالة المياه ونزع المياه في تحضير الفحم في محطات تحضير الفحم.
* آلات الشعير: وهي مناسبة لاستخدام آلة الطحن ، آلة تنظيف الأسنان بالخيط وفرن التجفيف في مصنع الشعير.
* آلات البيرة: مناسبة للاستخدام في خزان الترشيح لمصنع الجعة ، مع مزايا معدل الفتح العالي وعمر الخدمة الطويل.
* حماية البيئة: تستخدم لملء آبار البترول والغاز والمياه بالرمل والحجر.يمكنها حماية المعدات الموجودة تحت الأرض والأرض من الرمال ، وتتميز بمزايا معدل الفتح العالي ، ومنطقة الترشيح الكبيرة ، وسرعة الترشيح السريعة ، والعمر التشغيلي الطويل.
* الصناعة الكيميائية وغيرها: تستخدم لمعالجة مياه الصرف الصحي في مصانع السكر ومصانع الورق ؛ ترشيح المواد وإزالة المياه ودعم استخدام غرف الطلاء المختلفة في مصانع الأسمدة الكيماوية ؛ ترشيح النشا في مصانع الأغذية ؛ التهوية لتخزين الطعام.
يرجى إخبارنا بمواصفات الشاشة السلكية التي تحتاجها ، وسنساعدك على معالجة المنتجات عالية الجودة.
نطاق مخصص
مادة أنبوب الترشيح: الفولاذ المقاوم للصدأ بشكل أساسي ، الفولاذ الكربوني المجلفن ، رذاذ الفولاذ الكربوني أو مواد أخرى لمتطلبات العملاء.
الفجوة: 0.1 مم -15 مم ، حجم شاشة تم اختياره بشكل تعسفي لتلبية متطلبات البناء المختلفة.
القطر: 2 "3" 4 "5" 6 "8" 10 "12" 14 "16" 20 ". 29 مم - 1000 مم.
الطول: 2.9 م ، 5.85 م حتى 6 م.
شكل الاتصال: اتصال الأخدود / اتصال حلقة اللحام أو اتصال الخيط.
