مكان المنشأ:
خبي ، الصين
اسم العلامة التجارية:
Heng Yuan
إصدار الشهادات:
ISO9000
رقم الموديل:
HY004
اتصل بنا
فيديو
| يصف | قيمة |
|---|---|
| مادة | الصلب الكربون المنخفض |
| درجة | Q235 |
| حجم الفتحة | 1.0mm |
| قطر | 6 " |
| طول | 2900 ملم |
| اتصال نهاية | حلقات ملحومة |
| طَرد | Woden Box ، حاوية |

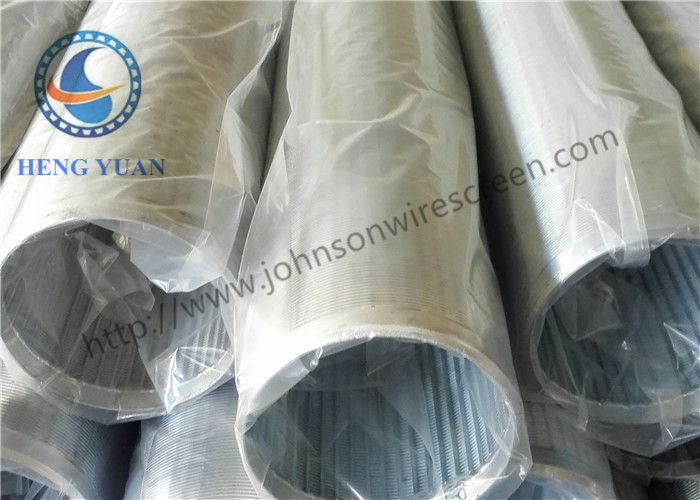

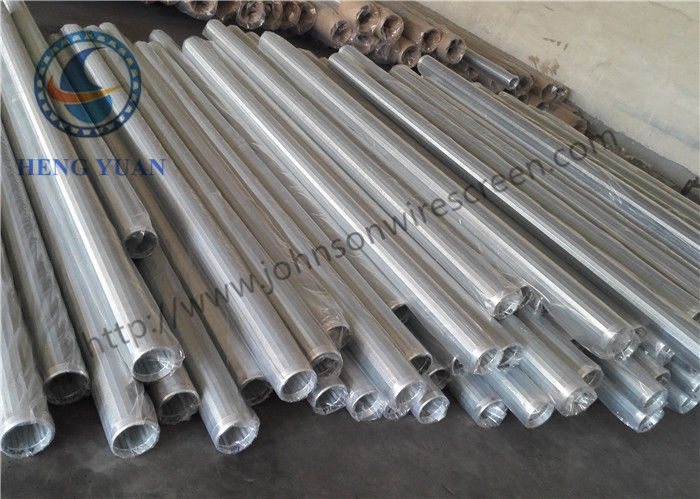

شاشة Jonson VEE منخفضة الكربون الصلب المجلفن 30 بار 20 فتحة OD 168 6 "
تتكون شاشة سلك Jonson Vee من الفتحة المستمرة ، المصممة لتوفير أقصى مساحة مفتوحة لتقليل سرعة الدخول ، وزيادة الكفاءة الهيدروليكية وتعزيز التطور الأكثر فعالية. يجب بناء كل من الشاشات الداخلية والخارجية من الأسلاك على شكل حرف V ملفوفة باستمرار حول مجموعة من قضبان الدعم متباعدة على قدم المساواة من نفس المادة. يجب أن يكون كل مفترق ملامسة السلك/القضيب مقاومة. السلك ملفوف هو الشكل الخامس ، وقضيب الدعم هو شكل o. تصفية من الخارج إلى الداخل.
| المعلمة | قيمة |
|---|---|
| مادة | منخفض الكربون من الصلب المجلفن |
| درجة | Q235 |
| OD | 168 ملم |
| مقاس | 6 " |
| حجم الفتحة | 1.0 مم |
| طول | 2.9 م |
| اتصال نهاية | حلقات ملحومة |
| حجم السلك | 93 # |
| قضيب دعم | 120 # |
| شكل سلك | الشكل الخامس |
| الحجم (بوصة) | OD (مم) | فتحة (مم) | الطول (م) | قوة الانهيار (بار) | وزن الشد (طن) | غلاف سلك (العرض*الارتفاع) (مم) | قضبان (مم) |
|---|---|---|---|---|---|---|---|
| 3-1/2 | 88.9 | 1.0 | 3 | ＞ 22 | 10.2 | 2.3*3.5 | 3.8mm/22 |
| 4-1/2 | 114.3 | 1.0 | 3 | ＞ 28 | 11.5 | 2.3*3.5 | 3.8mm/22 |
| 6-5/8 | 168.3 | 0.75 | 5.8 | ＞ 40 | 12.8 | 2.3*3.5 | 3.8mm/32 |
| 6-5/8 | 168.3 | 1.0 | 5.8 | ＞ 33 | 12.8 | 2.3*3.5 | 3.8mm/32 |
| 6-5/8 | 168.3 | 0.63 | 5.8 | ＞ 83 | 45 | 3.2*6.0 | 6.0mm*32 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | ＞ 34 | 21.9 | 2.3*3.5 | 3.8 مم/48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | ＞ 50 | 38.2 | 3.0*5.0 | 4.0mm/48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | ＞ 60 | 46 | 3.2*6.0 | 5.0mm/48 |
| 10-3/4 | 273.1 | 0.75 | 5.8 | ＞ 50 | 32.9 | 2.3*3.5 | 4.9mm/55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | ＞ 60 | 39.5 | 3.0*5.0 | 4.9mm/55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | ＞ 100 | 48 | 3.2*6.0 | 5.0mm/55 |
| 12-3/4 | 323.9 | 1.0 | 5.8 | ＞ 120 | 37.2 | 3.0*5.0 | 4.0mm/50 |
| 14 | 355.6 | 1.0 | 3 | ＞ 80 | 37.8 | 3.0*5.0 | 4.0mm/59 |
يرجى إخبارنا بمواصفات شاشة الأسلاك التي تحتاجها ، وسنساعدك على معالجة المنتجات عالية الجودة.
